As 'n verskaffer van langferrule van vlekvrye staal, is dit 'n kritieke taak om die lengte van hierdie komponente akkuraat te meet wat die kwaliteit en werkverrigting van ons produkte direk beïnvloed. In hierdie blogpos deel ek die metodes en oorwegings om die lengte van die langferrules van vlekvrye staal presies te meet.
Belangrikheid van akkurate meting
Voordat u die meetmetodes gebruik, is dit noodsaaklik om te verstaan waarom akkurate meting van kardinale belang is. Vlekvrye staal lang ferrules word in verskillende bedrywe gebruik, waaronder voedsel en drank, farmaseutiese produkte en chemiese verwerking. In hierdie toepassings kan die lengte van die ferrule die pas, verbindingsintegriteit en algehele funksionaliteit van die pypstelsels beïnvloed. 'N Onakkurate lengte kan lei tot lekkasies, onbehoorlike belyning en selfs stelselfoute, wat kan lei tot duur stilstand en moontlike veiligheidsgevare. Daarom is dit nie net 'n kwessie van kwaliteitskontrole nie, maar ook 'n verbintenis tot die veiligheid en betroubaarheid van ons kliënte se bedrywighede, dus om die presiese lengte van ons roesvrye staal -langferrule te verseker.
Gereedskap vir die meting van roesvrye staal lang vore
Om die lengte van die roesvrye staal lang ferrules akkuraat te meet, vertrou ons op 'n verskeidenheid gereedskap, elk met sy eie voordele en beperkings. Hier is 'n paar van die mees gebruikte instrumente:
Vernier Caliper
'N Vernier -remklap is 'n veelsydige meetinstrument wat presiese metings van interne en eksterne afmetings kan bied, insluitend die lengte van 'n lang ferrue van vlekvrye staal. Dit bestaan uit 'n hoofskaal en 'n skuifskaal, wat die lesings met 'n hoë akkuraatheid kan neem, tipies tot 0,02 mm of 0,001 duim. Om die lengte van 'n ferrule met behulp van 'n vernier -rem te meet, maak die kake van die remklap eenvoudig oop en plaas dit aan die twee ente van die ferule. Maak seker dat die kake loodreg op die as van die ferrule is vir 'n akkurate meting. Lees dan die meting op die hoofskaal en die Vernier -skaal om die totale lengte te verkry.
Mikrometer
'N Mikrometer is 'n ander presisie -meetinstrument wat gereeld gebruik word om klein afmetings met 'n hoë akkuraatheid te meet. Dit is veral nuttig om die lengte van die roesvrye staal lang ferruse met stywe toleransies te meet. Mikrometers kom in verskillende soorte voor, insluitend mikrometers, binne mikrometers en diepte -mikrometers. Om die lengte van 'n ferrule met 'n buite -mikrometer te meet, plaas die ferrule tussen die aambeeld en die spil van die mikrometer. Draai die vingerhoed totdat die spil kontak met die ferule maak, en lees dan die meting op die mou en die vingerhoed. Mikrometers kan metings voorsien met 'n akkuraatheid van tot 0,001 mm of 0,0001 duim.
Laser meetapparaat
Lasermetingstoestelle word al hoe gewilder vir die meet van afstande en afmetings, insluitend die lengte van die roesvrye staal lange ferrules. Hierdie toestelle gebruik laserstegnologie om die afstand tussen twee punte met 'n hoë akkuraatheid en spoed te meet. Om die lengte van 'n ferrule te meet met behulp van 'n laser -meetapparaat, moet u die laserstraal aan die een punt van die ferrule en dan aan die ander kant. Die toestel sal die gemete afstand op sy skerm vertoon. Lasermetingstoestelle kan metings bied met 'n akkuraatheid van tot ± 1,5 mm of ± 0,06 duim, afhangende van die model en die metingstoestande.
Koördinaat meetmasjien (CMM)
'N Koördinaat meetmasjien (CMM) is 'n hoogs akkurate en gesofistikeerde meetinstrument wat gebruik word vir die meting van komplekse meetkunde en afmetings met 'n hoë presisie. Dit bestaan uit 'n sonde wat langs drie asse (x, y en z) beweeg om die koördinate van punte op die oppervlak van 'n voorwerp te meet. Om die lengte van 'n roesvrye staal lang ferrule met behulp van 'n CMM te meet, word die ferrule op die meettabel van die CMM geplaas, en die sonde word gebruik om die koördinate van die twee ente van die ferule te meet. Die CMM -sagteware bereken dan die lengte van die ferrule op grond van die gemete koördinate. CMM's kan metings voorsien met 'n akkuraatheid van tot ± 0,001 mm of ± 0,00004 duim, wat dit ideaal maak om komponente met 'n hoë presisie te meet.
Meetproses
Ongeag die gebruikte werktuig, moet die volgende stappe gevolg word om akkurate meting van die lengte van die roesvrye staal lange ferrules te verseker:
- Berei die ferule voor:Maak seker dat dit skoon en vry is van enige puin of kontaminante wat die meting kan beïnvloed, voordat u die ferrule meet. Inspekteer die ferrule vir enige skade of defekte wat ook die meting akkuraatheid kan beïnvloed.
- Kies die toepaslike instrument:Kies die meetinstrument wat die beste is vir die grootte en verdraagsaamheidsvereistes van die ferrule. Oorweeg die akkuraatheid, akkuraatheid en gemak van die gebruik van die instrument wanneer u u keuse maak.
- Neem veelvuldige metings:Om die akkuraatheid van die meting te verseker, neem verskeie metings op verskillende punte langs die lengte van die ferrule. Dit sal help om rekenskap te gee van enige variasies in die lengte as gevolg van vervaardigingsprosesse of ander faktore.
- Gemiddeld die metings:Nadat u verskeie metings gedoen het, bereken die gemiddelde van die metings om die finale lengte van die ferrule te verkry. Dit sal help om die impak van enige meetfoute of variasies te verminder.
- Teken die meting aan:Teken die gemete lengte van die ferrule aan, tesame met enige relevante inligting, soos die datum van meting, die meetinstrument wat gebruik is, en die operateur wat die meting uitgevoer het. Dit sal help om 'n rekord van die meting vir gehaltebeheer en naspeurbaarheidsdoeleindes te handhaaf.
Oorwegings vir die meting van roesvrye staal lang vore
Benewens die gebruik van die toepaslike gereedskap en na die meetproses, is daar verskeie ander oorwegings wat in ag geneem moet word by die meet van die lengte van die roesvrye staal lange ferrules:
Temperatuur
Temperatuur kan 'n beduidende impak hê op die lengte van die roesvrye staal lang ferrules. Vlekvrye staal brei uit en kontrakteer met veranderinge in temperatuur, wat die akkuraatheid van die meting kan beïnvloed. Daarom is dit belangrik om die ferrule by 'n konstante temperatuur te meet om die impak van temperatuurvariasies te verminder. Meet, indien moontlik, die ferrule by kamertemperatuur (ongeveer 20 ° C of 68 ° F) om akkurate resultate te verseker.
Oppervlakafwerking
Die oppervlakafwerking van die ferrule kan ook die meet akkuraatheid beïnvloed. 'N Ruwe of ongelyke oppervlak kan veroorsaak dat die meetinstrument inkonsekwente kontak met die ferrule maak, wat lei tot onakkurate metings. Daarom is dit belangrik om te verseker dat die oppervlak van die ferrule glad en skoon is voordat dit meet. Gebruik, indien nodig, 'n oppervlakafwerkingsinstrument om die oppervlak van die ferrule voor die meting glad te maak.
Verdraagsaamheid
Die verdraagsaamheid van die ferrule verwys na die toelaatbare variasie in die lengte van die ferrule. Verskillende toepassings kan verskillende toleransies benodig, daarom is dit belangrik om die toleransievereistes van die ferrule te verstaan voordat dit meet. Maak seker dat die meetinstrument wat gebruik word, die ferrule binne die gespesifiseerde verdraagsaamheid kan meet. As die gemete lengte van die ferrule buite die gespesifiseerde toleransie val, moet die ferrule moontlik herbewerk of verwerp word.
Konklusie
Om die lengte van die langfrules van vlekvrye staal akkuraat te meet, is 'n kritieke taak wat die gebruik van toepaslike gereedskap benodig, na 'n behoorlike meetproses, en om verskillende faktore te oorweeg wat die meting akkuraatheid kan beïnvloed. As 'n verskaffer van roesvrye staal lange veerkaarte, is ons daartoe verbind om ons kliënte van hoë gehalte produkte te voorsien wat aan hul spesifieke vereistes voldoen. Deur die presiese lengte van ons ferrules te verseker, kan ons ons kliënte help om optimale werkverrigting en betroubaarheid in hul pypstelsels te behaal.

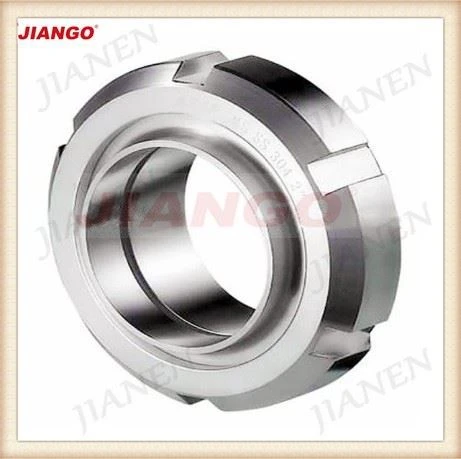

As u belangstel om roesvrye staal lang vore of ander verwante produkte soosVlekvrye staal pyphanger,2 in sanitêre tee, ofSS Union -koppelingKontak ons gerus vir verdere besprekings- en verkrygingsonderhandeling. Ons sien uit daarna om u te bedien.
Verwysings
- ISO 1101: meetkundige produkspesifikasies (GPS) - meetkundige verdraagsaamheid - toleransies van vorm, oriëntasie, ligging en uitloop
- ASME B31.3: Prosespype
- ASTM A312: Standaardspesifikasie vir naatlose, gelaste en swaar koue werk austenitiese vlekvrye staalpype
